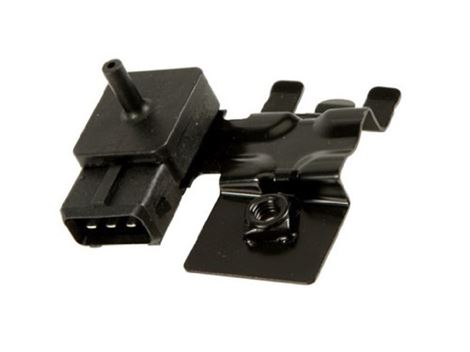

MAP sensor volvo V70 2,4 u/turbo 2001-08

kvalitets map sensor til måling af trykket i indsugnings
manifolden

poler: 3

passer på:

volvo V70 2001-08 alle B5244S/S2 motorer

ref. nr. 9486209

bestillings nr. 882427002

Funktion & Systemopbygning

Inde i MAP-sensoren er der placeret en tryksensor og et
elektronisk kredsløb, som genererer et spændingssignal, der ændrer
sig i forhold til trykket. Spændingssignal ligger typisk mellem 1
til 5 volt. Udgangsspændingen øges når der registreres et fald i
vakuum, hvilket sker når der gives gas. I tomgang, hvor der
registreres størst vakuum – ca. 20 kPa, vil spændingen typisk ligge
mellem 1,0 til 2,0 volt. Modsat vil den ved fuld gas ligge mellem
4,5 til 5,0 volt – ca. 80 kPa. Den aflæste spænding ændres generelt
ca. 1,0 volt for hver gang vakuum ændres med 20 kPa.

I udgaver med indbygget temperaturmåler ligger måleområdet
almindeligvis fra -40-120C – ca. 65 kOhm ved -40C og 100 Ohm ved
120C.
